Q46H 四通球阀深度解析：金属硬密封、分体式法兰与自动化驱动平台全解读

导语： 在复杂的石油化工、冶金和换热系统中，介质往往需要在四条管线之间进行复杂的切换、汇合或分流。相比于使用多个普通两通阀门组合，四通球阀凭借一阀控四路的独特设计，成为了简化管路布局的核心枢纽。今天，我们通过一张高清实拍图，为您深度解码这款工业管路中的“十字路口”——Q46H 四通球阀。从其紧凑坚固的分体式结构、应对高温的金属硬密封，到顶部的标准化自动化平台，带您全面了解多通道流体控制的尖端技术。

一、 型号命名解析：四通球阀的“硬核身份”

要读懂这款阀门，我们先从型号代码Q46H开始：

1. Q（球阀）：代表内部以球体为核心，通过90度旋转实现流道切换。
2. 4（法兰连接）：代表阀门采用标准的法兰连接方式，具有极高的安装稳固性和承压能力。
3. 6（四通结构）：这是该阀门的核心特征。代表它拥有四个介质通道口（呈十字型分布）。不同于三通只能分流/合流，四通球阀可以在单台设备内实现四路介质之间的任意连通、切断或切换，极大地替代了由多个阀门和复杂管件组成的阀组，节省了宝贵的安装空间。
4. H（金属硬密封）：这是该阀门区别于常规软密封阀门（如Q44F）的关键字母。“H”代表密封面为金属对金属硬密封（通常在球体和阀座上堆焊司太立合金等高硬度材料）。这意味着该阀门能够耐受300℃以上的高温介质，并能抵抗介质中微小固体颗粒的冲刷和磨损，具有极长的使用寿命。

二、 结构解析：分体式高强度阀体

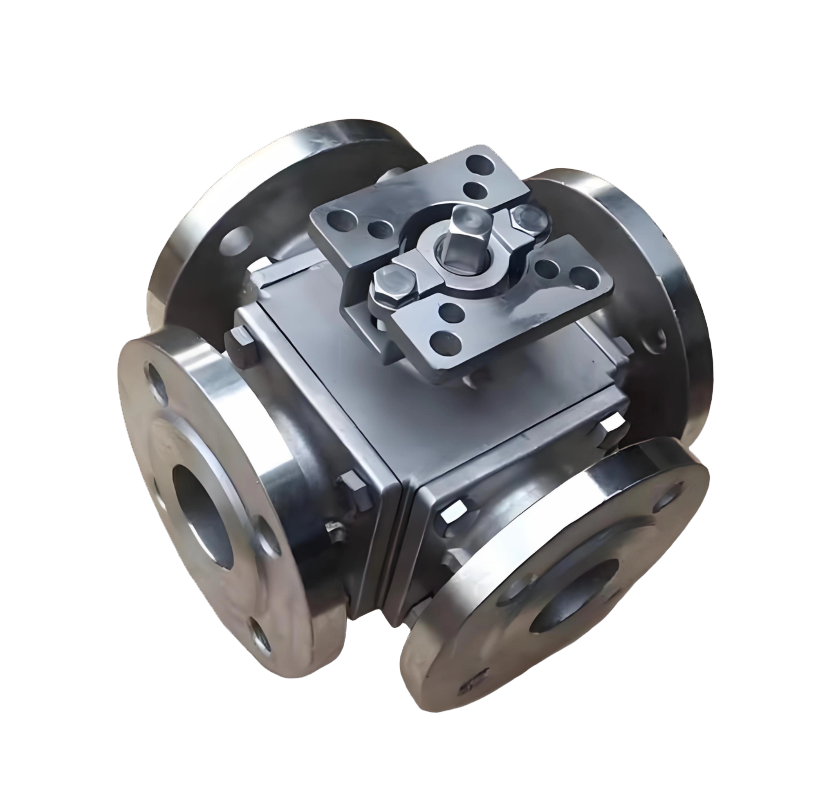

从图片中可以看出，阀体四周由多组高强度的六角螺栓和螺母牢牢紧固。

• 分体式/组合式结构：这种设计将阀体模块化组合（通常由中心十字阀体和四个法兰端盖组成）。虽然四通阀的受力非常复杂，但这种分体结构保证了每个法兰接口都拥有独立的紧固和密封系统。
• 免拆卸维护优势：当阀门长时间运行后，如果内部金属密封面发生磨损或划伤，维修人员无需将整个四通阀从复杂的管线网中切割拆除。只需在现场松开特定法兰端盖的螺栓，即可将该侧的阀体和球体组件抽出，更换内部的密封件或球体，大幅降低了工厂停车维修的时间和成本。

三、 顶部驱动平台：ISO 5211 标准化接口

这张图片中最亮眼的工艺细节在于阀门的顶部平台：

1. 遵循ISO 5211标准的安装支架：阀杆四周有一个经过精密加工的矩形金属安装底座，四个角上带有标准的螺纹孔。这严格遵循了ISO 5211国际标准，是专为安装执行器而设计的。
2. 精密的方形阀杆：凸出的方形阀杆端面经过精密切削，便于与执行器或手动扳手紧密咬合。
3. “即插即用”的自动化潜力：这种标准化设计意味着该阀门在出厂时就是一个“自动化预备役”。用户无需任何额外的机加工，只需购买一个带有同规格ISO法兰的气动执行器或电动执行器，用四根长螺栓直接固定在顶部支架上，就能瞬间将其升级为全自动控制的智能阀门，完美适配现代工业的DCS（集散控制系统）。

四、 四通球阀的核心工作原理

四通球阀内部通常设计有L型流道或T型流道（根据工艺要求定制）。

• 通过操作手轮或执行器将球体旋转一定角度（通常是90度），可以实现介质流向的完全切换。
• 应用场景示例：在大型换热系统中，它可以轻松实现“换热器A与B串联”、“A与B并联”或“单个换热器检修隔离”等复杂工况的瞬间切换，大幅度提高整个生产线的运行灵活性。

五、 典型应用场景与选型采购提醒

基于其 四通道灵活切换 + 法兰连接 + 金属硬密封耐高温耐磨 的组合特性，Q46H 四通球阀在以下极端工况中具有不可替代的地位：

1. 石油化工及炼油装置：用于高温反应釜的进料、出料管路切换，以及催化裂化装置的介质换向。
2. 冶金与电力行业：用于高温热风炉、大型换热器组的切换控制（如高炉热风阀组）。
3. 导热油及高温热媒系统：用于300℃以上高温导热油的流向切换和系统旁通。

采购与安装避坑指南（极为关键）：

1. 明确流道逻辑：四通球阀内部有非常复杂的流道设计（如L型、T型、X型等）。采购前，务必向厂家提供详细的工艺流程图（P&ID），确认您需要的是哪种切换逻辑，一旦制造错误将完全无法使用。
2. 法兰需对角拧紧：安装时，必须放入合格的金属缠绕垫片，并严格按照“对角线交替”的顺序紧固法兰螺母。四通阀各方向受力很大，如果不均匀拧紧，极易导致内部阀芯卡死，甚至发生严重的内漏。
3. 高温试运行：在高温工况下，金属硬密封球阀需要经过升温预热。初次运行时应缓慢开启，避免冷态阀门突然接触高温介质引起的热冲击导致密封面变形。
