Valve overview

Series D343Y Flanged Hard Seal Butterfly Valve

D343Y法兰硬密封蝶阀

D343Y不锈钢三偏心硬密封蝶阀是一种通过高强度不锈钢蝶板绕其固定轴(阀杆)旋转来实现开启、关闭和调节流体通道的阀门。其设计采用“三偏心”结构,即阀杆轴线同时偏离蝶板密封面中心、管道通道中心线以及阀体中心,使得蝶板在启闭过程中能够瞬间脱离或压紧阀座,完全消除了密封面之间的摩擦和卡挤。阀门采用法兰式连接,安装与拆卸便捷。蝶板与阀座密封面均为金属材料(不锈钢对不锈钢),并经过精密研磨处理,依靠三偏心结构产生的凸轮效应,在阀门关闭时实现越关越紧的可靠密封。该阀门可通过手动、电动或气动装置驱动阀杆旋转90°,实现对高温、高压及腐蚀性介质管路的严密截断与精确控制。

型号: D343Y
规格: DN50-DN1200
公称压力: PN10~PN25
适用介质: 水、油品及类似液体、气体
适用温度: -29~425℃/-40℃-600℃
阀体材质: 铸钢、不锈钢、双相不锈钢
连接方式: 法兰
驱动方式: 手动、蜗轮传动、气动、电动
Key features icon

特点

1、三偏心零摩擦结构: 采用创新的三偏心设计(轴向偏心、径向偏心、角偏心),使蝶板在启闭旋转过程中,密封面在瞬间脱离或接触阀座,完全消除了传统蝶阀密封副之间的机械摩擦与卡挤,大幅延长了阀门使用寿命,并确保启闭扭矩轻便。

2、硬密封耐高温: 蝶板与阀座密封面均采用不锈钢金属材料(堆焊或整体合金),并经高精度研磨抛光。该设计使其能够耐受高达600℃以上的高温工况,适用于蒸汽、热油及高温烟气等严苛介质。

3、越关越紧的可靠密封: 利用三偏心结构产生的凸轮效应,在阀门关闭时,蝶板密封圈与阀座之间产生自锁式压紧力,实现金属对金属的零泄漏密封(符合API 598标准),且密封性能随介质压力升高而增强。

4、流线型流道,低流阻: 阀体流道设计平滑流畅,蝶板在完全开启状态下几乎不占据流道空间,介质流动接近直通管状态,流体阻力极小,压力损失小,适合高流速和大流量工况。

5、耐腐蚀与长寿命: 阀体主体采用优质不锈钢(如CF8、CF8M、CF3等)铸造,具备优异的抗腐蚀性能。高硬度的金属密封副耐磨、耐冲蚀,确保了阀门在腐蚀性、颗粒性介质中的长期稳定运行。

6、广泛的高端工况适应性: 产品可设计为软密封(对温度要求不高时可选配软密封圈)与硬密封双重结构,但主体为硬密封。适用于石油、化工、电力、冶金、制药以及高温空气、煤气、油气混合等苛刻管路系统,作为调节或截流装置使用。

Performance specs icon

性能规范表

性能规范表Performance Specification Table
公称压力Nominal Pressure1.0/1.6/2.5MPa
强度试验压力Strength Test Pressure1.5/2.4/3.75
密封试验压力Seal Test Pressure1.1/1.76/2.75
适用温度Applicable Temperature-29~425℃/-40℃-600℃℃


结构图

Structural diagram

零部件名称材料表

零件名称part name材料Material
阀体body铸钢、不锈钢、双相不锈钢Cast steel, stainless steel, duplex stainless steel
蝶板disc铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢Cast steel, alloy steel (hard chrome plated), stainless steel, chrome molybdenum steel
密封圈Sealing Ring不锈钢、聚内脂、抗磨材料stainless steel, polylactide, wear-resistant material
阀杆stem2Cr13、1Cr13不锈钢、铬钼钢2Cr13 stainless steel, 1Cr13 stainless steel, chrome molybdenum steel
填料packing柔性石墨Flexible graphite


外形安装尺寸表

/storage/20260818/Zas1787042151owQFOG13.png
公称通径 DN结构长度Face-to-Face Dimension外形尺寸Overall Dimension连接尺寸(标准值)Connection Dimension (Standard Value)
LHD343YPNO.6MPaPN1.0MPaPN1.6MPa
毫米 mm英寸 inch法兰Flange对夹WaferH1A1B1DD1Z-dDD1Z-dDD1Z-d
502108431123501802001401104-141651254-181651254-18
6521/2112461153701802001601304-141851454-181851454-18
803114641203801802001901504-182001608-182001608-18
1004127641384201802002101704-182201808-182201808-18
1255140701644601802002402008-182502108-182502108-18
1506140761755552702802652258-182852408-222852408-22
2008152892086052702803202808-183402958-2234029512-22
2501016511424368027028037533512-1839535012-2240535512-26
3001217811428380038042040039512-2244540012-2246041012-26
3501419012731083538042049044512-2250546016-2252047016-26
4001621614034091545047054049516-2256551516-2658052516-30
4501822215238096048049059555016-2261556520-2664058520-30
50020229152410102048049064560020-2267062020-2671565020-33
60024267154470122548049075570520-2678072520-3084077020-36
70028292165550135564066086081024-2689584024-3091084024-36
80032318190640147064066097592024-30101595024-33102595024-39
9003633020371015457508601075102024-301115105028-331125105028-39
10004041021677017958509001175112028-301230116028-361255117028-42
12004847025489019658509001405134032-331455138032-391485139032-48


相关技术文章

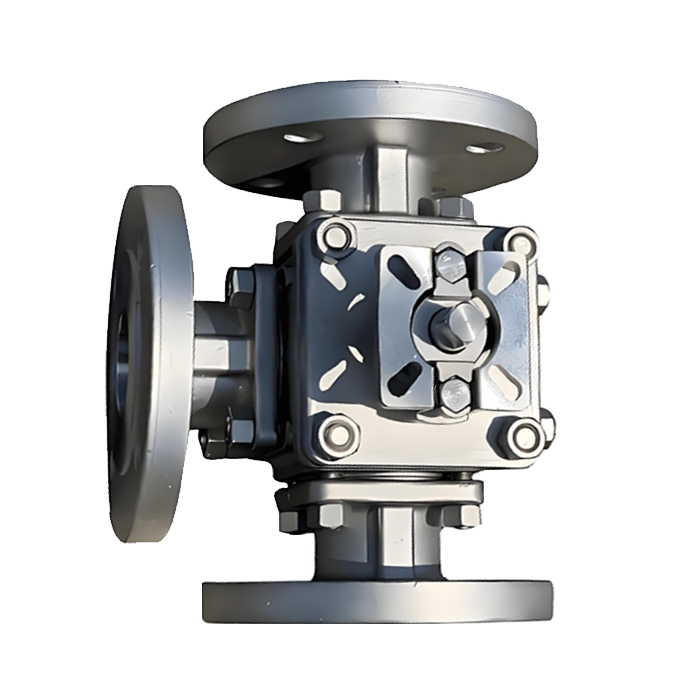

Q44F 三通球阀深度解析:分体式法兰结构与自动化驱动平台全解读
