Q41TC 陶瓷球阀：蓝色分体式结构与耐磨耐腐内衬全面解析

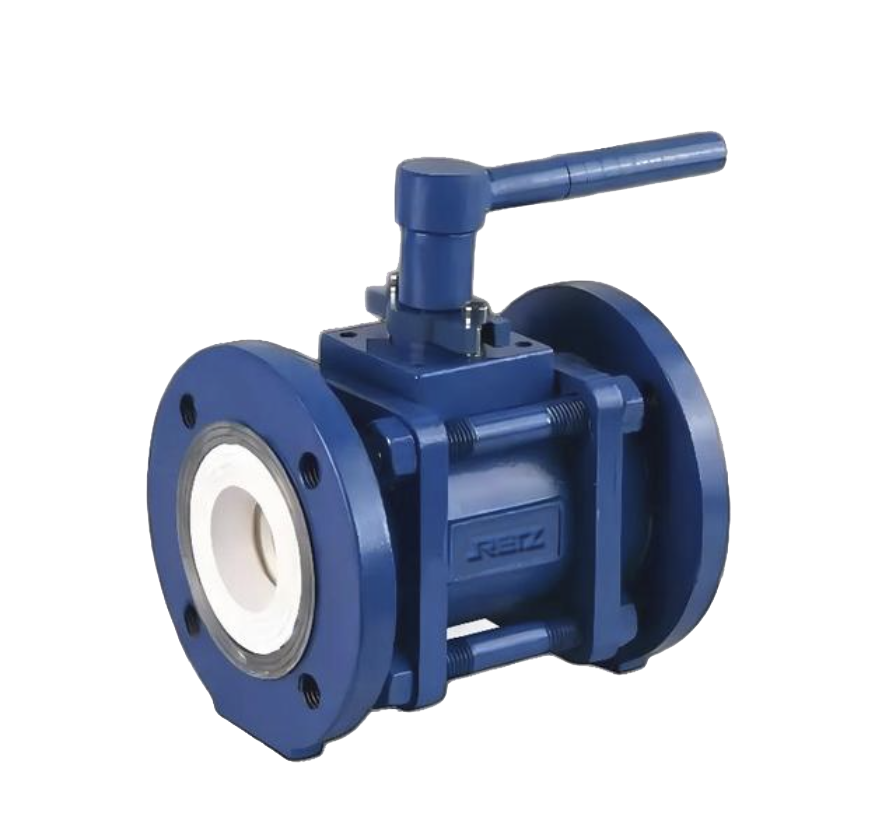

导语： 在矿山尾矿输送、火力发电脱硫系统、以及化工强酸强碱介质中，普通的金属阀门往往几周甚至几天就会被磨穿或腐蚀报废。今天，我们通过一张高清产品实拍图，为您深度解码这款专为恶劣工况而生的重器——Q41TC 陶瓷球阀。从其蓝色金属外壳、贯穿式的长螺栓结构，到核心的白色工程陶瓷内衬，带您全面了解这款工业防磨防腐蚀的“终极防线”。

一、 型号命名与核心识别：“TC”代表的硬核工艺

这台风机的名称中，“TC” 两个字母最为关键。

• Q：代表球阀，以内部的球体旋转90度实现启闭。
• 41：代表法兰连接，两端带有连接法兰，方便安装拆卸。
• TC：全称为 Tao Ci（陶瓷）。这意味着该阀门的全部过流部件（即阀腔内部和球体表面）都内衬或喷涂了高纯度的工程结构陶瓷（如氧化铝 Al2O3、氧化锆 ZrO2 或碳化硅 SiC）。这种材质的硬度极高（仅次于金刚石），且化学性质极其稳定。

二、 材质解密：白色内衬与蓝色外衣的完美结合

1. 白色内衬——极度耐磨抗腐蚀的核心：图片中法兰盘内侧那圈纯白色的衬圈非常显眼。这正是高性能工程陶瓷。超高硬度（HRA ≥ 85）：陶瓷的硬度是普通不锈钢的十几倍。在输送含有大量泥沙、石英砂、煤渣等颗粒的介质时，金属阀门会被迅速冲刷出深槽，而陶瓷内衬几乎纹丝不动，使用寿命可延长5-10倍。化学惰性：陶瓷具有极强的抗酸碱腐蚀能力，即使在强酸强碱介质中，也能确保阀体金属不被腐蚀。
2. 蓝色金属外壳——坚固的支撑骨架：阀门的保护外壳采用铸造碳钢或球墨铸铁，表面涂刷了亮蓝色的防锈漆。金属外壳主要起到承压和耐冲击的作用，为内部的脆性陶瓷提供强大的机械保护。蓝色的外观也十分醒目，便于在复杂的工业管线中进行视觉识别。

三、 结构特征：三段式分体长螺栓设计

从图片中可以直观看到，这台阀门的中段，有四根贯穿阀体两侧的高强度长双头螺栓（带有螺母）。

• 三段式/分体式结构：这种设计将阀门分为“左侧法兰端盖 + 中间陶瓷阀体 + 右侧法兰端盖”三个部分。
• 现场维护优势：对于磨损严重的工况，当经过长期运行陶瓷内部出现微裂纹或磨损后，不需要把整根管道拆下来。工人只需在现场拧下这四根长螺栓，就能将中间段整体抽出，更换新的陶瓷内件。这种“模块化”设计极大降低了停工时间和维修难度。

四、 顶部操作机构：蓝色手柄与减力设计

图片顶部配备了一根加粗的蓝色金属操作手柄。

• 手动/简易操作：由于陶瓷球体本身质量较重，且内部介质可能含有大量固体颗粒，旋转时的摩擦力矩较大。因此，手柄设计得较长，利用杠杆原理为操作人员提供更大的扭矩。
• 位置指示：手柄的方向直观地指示了阀门当前的开启或关闭状态，方便巡检人员快速确认。

五、 核心应用场景与采购选型须知

凭借“高强度金属外壳 + 超硬陶瓷内衬”的双重防护，Q41TC 陶瓷球阀在以下高磨损、高腐蚀行业是无法替代的首选：

1. 火力发电厂脱硫系统（FGD）：输送石灰石浆液、石膏浆液，这些介质对金属的冲刷和腐蚀极其致命，陶瓷球阀是标配。
2. 矿山与选矿/尾矿输送：输送含有粗颗粒铁矿石、铜矿、石英砂的矿浆。
3. 化工与多晶硅行业：输送含有固体结晶颗粒的强酸、强碱介质。

⚠️ 采购与使用的核心禁忌（防坑必看）：

1. 严禁猛烈撞击（陶瓷易碎）：陶瓷虽然极硬，但也是一种脆性材料。在运输、安装和使用过程中，绝对禁止用铁锤敲击阀门金属外壳。强烈的冲击可能导致内部陶瓷内衬产生暗裂纹，甚至碎裂。
2. 防温差骤变（热震性）：陶瓷不耐急剧的温度变化。如果在冷态下突然通入高温介质，陶瓷可能因热胀冷缩过快而炸裂。使用前应缓慢升温。
3. 安装方向：虽然球阀多为双向密封，但陶瓷球阀通常会在阀体上有箭头标记，建议按照箭头指示的介质流向安装，以最大程度发挥其抗冲刷性能。
